三层断点：新功能上线的"最后一百米"

发表于 分类于 ，

园区平台的消防设备地图功能上线那天，楼层平面图一张也显示不出来。从 dev 联调一路追到生产 Nginx，最后发现这不是一个 bug，而是三层断点叠在一起：库表迁移没跑、前端 env 缺配置、Nginx 缺路由。任何一层单独修好，页面依然是坏的——这大概是”新功能第一次把文件服务暴露到浏览器侧”时最典型的事故形态。

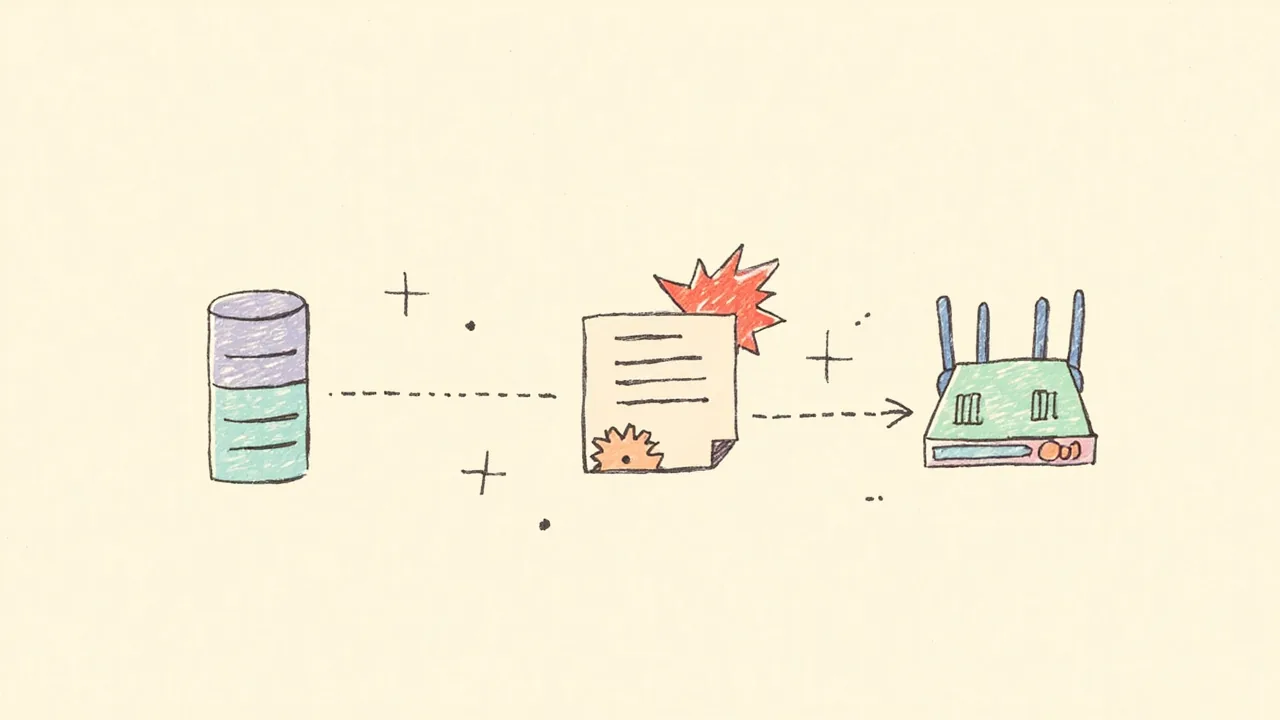

三层断点：库表、前端 env、Nginx 路由
图 1：dev 环境里这三层各自被本地库、本地 env 覆盖文件、直连端口悄悄绕过，生产环境一个都绕不过。

故障时间线

  1. 前端的直觉：图片只有直连后端端口才能打开，同事问”不应该走网关吗？要不要配 Nginx？”——这个直觉问到了点子上，只是当时没人知道答案。
  2. 线上第一爆：Table 'building_env.fire_map_plan' doesn't exist。新表压根没建，接口直接 500。
  3. 线上第二爆：表建好后图片 404，但 URL 已经变成生产入口地址——说明前端那层已经有人配过了，断点往后移到了 Nginx。
  4. 终验：Nginx 加完路由，curl -I 返回 200 image/jpeg，页面刷新可见。

第一问：这个绝对地址到底是谁拼的？

图片打不开，最忌讳一上来就改 Nginx。先分清 URL 是谁拼的——绝对地址只有三种来源：后端配置、后端代码、前端 env。逐一排除后，嫌疑落在前端组件的 computed 上：

1
2
3
4
5
planImageUrl() {
  const url = this.floor.planUrl
  if (url.startsWith('http') || url.startsWith('data:')) return url
  return process.env.VUE_APP_IMGPATH + url   // 相对路径拼前缀
}

问题就出在最后这行：VUE_APP_IMGPATH 全项目只有这一处引用，而 .env.production、.env.development、.env.staging 全都没定义它。生产构建出来的地址是 undefined/fs/...，必然 404。

为什么 dev 联调时没人发现？因为每位前端同事本地都有一份不进 git 的 .env.development.local，各自配了后端地址。每个人本地各配各的，恰好集体掩盖了生产配置的缺失。 这是”三层断点”得以潜伏的土壤。

第二问：后端返回的到底是相对还是绝对路径？

前端拼前缀的前提是后端给相对路径。这个前提不能想当然，要实证。追进框架 jar（仓库无源码，反编译确认）后发现两点：

  • 上传接口返回的 fileUrl 就是 /fs/... 纯相对路径，环境无关；
  • 那个看起来很关键的 ${icfg.common.fs-server} 配置，注入之后零次引用——是死配置，配了也不会有任何效果。

再用数据库闭环：表里存的确实是 /fs/firePlan/20260814/xxx.png。数据链路从头到尾都是对的，断点纯粹在前端 env 与 Nginx 两处。

看到名字顺眼的配置项就想往配置中心里塞一个值，是一种本能。但”存在这个 @Value“不等于”有人读它”——本次的 fs-server 就是反编译确认过的死配置。改配置之前，先确认这行配置活着。

修复：三层各补一刀

第一层，建表。 本项目的 Flyway 不集成进服务、在服务器上以 CLI 单独执行，所以”代码发了但表没建”是常态而非意外。手动跑完迁移脚本即可，不需要重启——MyBatis 运行时查库，表一出现接口立即恢复。

第二层，前端 env。 .env.production 补上 VUE_APP_IMGPATH，让相对路径拼出生产同源前缀，重新构建。

第三层，Nginx 加路由。 生产实测拓扑是：入口是一台独立的 Nginx 机器，Java 服务在另一台机器上，跨机转发要写内网地址。在 location /gateway/ 旁边加：

1
2
3
location /fs/ {
    proxy_pass http://172.16.35.96:18100;   # 末尾不带斜杠！
}

nginx -t && nginx -s reload，真实请求打出 200，收工。

本次最大的坑：proxy_pass 末尾那根斜杠

proxy_pass 不带路径部分时，Nginx 把原始 URI 原样转发；一旦写成带斜杠的 http://host:18100/，Nginx 会把匹配到的 /fs 前缀剥掉再拼接到 / 后面——后端收到的是 /xxx，404。这是官方文档里写得明明白白、但几乎每个团队都要踩一次的行为。

更阴险的是：同一个配置文件里，location /gateway/ 那条是故意带斜杠的——它就是要剥掉 /gateway 前缀再交给网关。两条 location 需求恰好相反，照抄邻居的写法必踩坑。改 Nginx 配置时真正要紧的只有三件事：行尾分号、花括号闭合、proxy_pass 带不带斜杠。缩进和空格，Nginx 根本不在乎。

为什么不走网关？

<img> 标签发起的请求不带 Authorization 头，走网关会被鉴权拦截；要放行就得在鉴权白名单上开口子。而 /fs 免鉴权直连本就是框架的既有设计，Nginx 同源反代恰好是最贴合这个设计的做法——顺带还消掉了 canvas 的跨域污染问题。另外，Content-Disposition: attachment 只影响浏览器直接打开 URL 的场景（会变成下载），<img> 渲染不受任何影响。

方法论：三层断点模型

新功能第一次把文件服务暴露到浏览器侧时，”库表迁移 / 前端 env / Nginx 路由”这三层默认全是断的——dev 环境里它们各自被本地库、.env.development.local、直连端口绕过去了，生产一个都绕不过。只补一层就卡在下一层，所以上线清单要把三层一起列进去。

本次验证有效的排查顺序：

  1. 先分清 URL 是谁拼的（前端 env / 后端配置 / 框架代码），别急着动网络层；
  2. 查库，确认存的到底是相对还是绝对路径；
  3. 从最底层 curl 服务直连，证明”服务本身正常”；
  4. 沿链路逐层向上，每层用最小实验证明”这层通，还是不通”。

排障的本质不是猜，而是把一条长链路切成若干可以用一次 curl 判定生死的短段。
